PK21F防爆压力变送器

产品概述

PK21F系列防爆压力变送器是专为高爆炸危险场所设计的，在液体或气体介质的绝压、表压、差压-100KPa 至400MPa之间能提供稳定而精确的测量。它采用焊接工艺将德国HELM现成的多晶硅薄膜传感元件与外壳焊连接为一体，可快速地按规定定制，以适应不同用户的个性化需求，且保持了HELM原装压力传感芯片的所有特点。内置放大电路，结构形式多种多样，可配备M20×1.5或G1/2内螺纹防爆软管接头。
系列防爆压力变送器性能好，体积小，设计灵活，与传统防爆变送器相比，具有很高的性能价格比，且使用寿命长，广泛应用于油田、矿井、化工、电力、锅炉、天然气等领域。
PK21F-E 型压力变送器为本安防爆型压力变送器，防爆标志为：Ex iaⅡCT5；防爆合格证号：CNEx07.0988；与重复使用式安全限能器或安全栅配套使用，性能稳定可靠。
PK21F-D型压力变送器为隔爆型压力变送器，防爆标志为：Ex dⅡCT6；防爆合格证号：CNEx08.2405。
PK21F-ED型为本安隔爆型压力变送器防爆标志为：Ex iaⅡCT5、Ex dⅡCT6，在安装使用时无需加装安全栅，简单方便且安全可靠。

产品特点

◇本安和隔爆认证：Ex iaⅡCT5、 Ex dⅡCT6
◇测量范围：-100KPa～0～200Pa...100KPa...400MPa
◇表压，绝压，差压可选
◇采用防爆式原装HELM多晶硅薄膜芯片，性能稳定可靠，使用寿命长
◇电源反极性及过电压保护
◇防爆设计，安全可靠
◇抗干扰强，抗振性强，优良的长期稳定性

产品性能

测量范围	-100KPa~0~200Pa...5KPa...200MPa
过载能力	2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力)
压力类型	表压、绝压、差压
测量介质	与316不锈钢兼容的气体或液体
综合精度非线性、重复型、迟滞	±0.1%FS		±0.25%FS		±0.4%FS
长期稳定性	典型：±0.1%FS/年			最大：±0.2%FS/年
零点温度漂移	典型：±0.02%FS/℃			最大：±0.05%FS/℃
满度温度漂移	典型：±0.02%FS/℃			最大：±0.05%FS/℃
工作温度		-20～ 85℃
补偿温度		-20 ～ 60℃
供电范围		12~36VDC（一般24VDC）
信号输出		4~20mA/1~5VDC/0~5VDC
负载电阻		≤(U-12)/0.02 Ω
绝缘电阻		≥2000MΩ（测试条件100VDC）
分辨率		无限小（理论），1/100000（通常）
响应时间		≤1 ms
振动影响		在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
重量		约0.5公斤

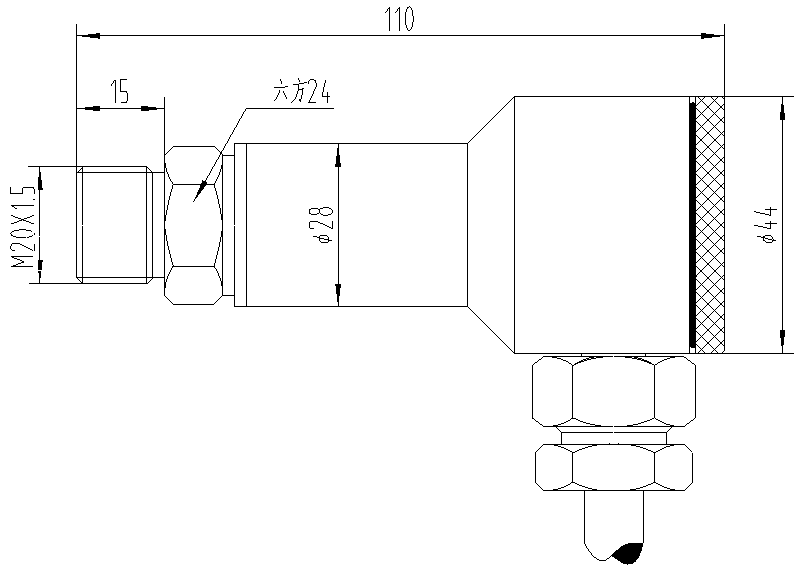

外型尺寸

产品选型

PK21F	防爆压力变送器
	压力类型	表压（G可不标）；绝压（A）；差压（D）
		量程	（ 0~ X MPa）测量范围
			代号	综合精度（线性+重复性+迟滞）
			1	±0.4%FS
			2	±0.25%FS
			3	±0.1%FS
				代号		信号输出
				A1		4~20mA
				V1		1~5V DC
				V2		0~5V DC
				V3		0.5~4.5V DC
					代号		附加功能
					F1		M20x1.5 外螺纹
					F2		G1/4外螺纹
					F0		特殊
					W1		电缆型（IP67，2m）
					W2		赫斯曼插座型（IP65，DIN43650）
					W3		外形图（一）
					W4		外形图（二）
					W0		特殊
					L1		指针表(0~100%)显示
					L2		31/2LCD显示
					L3		31/2LED显示
					P		齐平膜型
					E		本安Ex iaII CT5
					D		隔爆Ex dII CT6

PK21F —1 —A1 —F1 —W3 —D 防爆压力变送器
